2-Lagen, Multilayer und Sondertechnologien

cicotron liefert Ihnen Leiterplatten-Typen im Bereich der starren Ausführung.

  • Zweiseitig durchkontaktiert
  • Multilayer bis 24 Lagen und 6mm
  • Dickkupfer-Schaltungen bis 12oz(400ym)
  • HeatSink / Metal core

Produktion „Capabilities“

ParameterCapablilityStandard = Basispreis
Lagenanzahl2 – 24 Layer
Maximalgröße24×18“ (610x457mm)
AbmasstoleranzAbmasstoleranz
+-0.10mm
+-0.15
BasismaterialFR4, TG170, TG180, TG210TG140
Boarddicken0.1 – 6.0 mm1.0 -1.6mm
Dickentoleranz+- 8%+- 10%
Kupferdicken Aussenlagen1oz-12 oz (35-400my)1oz (35my)
Kupferdicken Innenlagen1/2oz-4 oz (17-140my)1/2oz -1oz (17-35my)
min. Leiterbahnbreite/abstand bis 1oz Kupfer3mil (76ym)6mil (150ym)
min.Endlochdurchmesser gebohrt0.1 mm0.3 mm
Endlochtoleranzfenster0.1 (+-0.05) mm0.15 (+0.1/-0.05) mm
Aspect ratio(Lpdicke:Bohrdiam.)8:112:1
Minimum SMD Lötstopöffnung0.1 mm
Minimum SMD Lötstopreststeg0.1mm(=Padabstand 0.2mm)
Farben LötstopGrün, Blau, Rot, Weiss, SchwarzGrün
OberflächenHAL, HAL(leadfree), OSP, chemisch Ni/Au, Zinn, Silber
Impedanzkontrolle+- 5%+- 10%
BearbeitungFräsen, Ritzen(V-score), StanzenFräsen

Parameter werden ständig erweitert, bitte fragen Sie ihre spezielleren
Anforderungen einfach bei uns an, wir beraten Sie gerne.

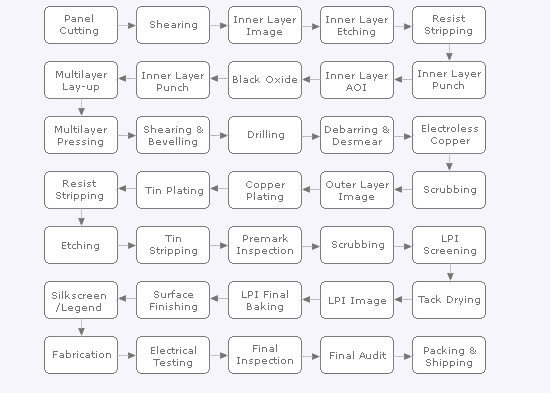

Produktionsablauf Standard Multilayer
