2-Lagen Multilayer-Leiterplatten von Cicotron
cicotron liefert Ihnen 2-Lagen Multilayer-Leiterplatten als Leiterplatten-Typen im Bereich der starren Ausführung mit folgenden Spezifikationen:
- Zweiseitig durchkontaktiert
- Multilayer bis 24 Lagen und 6mm
- Dickkupfer-Schaltungen bis 12oz (400ym)
- HeatSink / Metal core
2-Lagen-Leiterplatten werden auch doppelseitige Leiterplatten, doppelseitige Platinen, 2-Lagen-Platine oder Bilayer genannt.
Produktion „Capabilities“
| Parameter | Capablility | Standard = Basispreis |
| Lagenanzahl | 2 – 24 Layer | |
| Maximalgröße | 24×18“ (610x457mm) | |
| Abmasstoleranz | Abmasstoleranz +-0.10mm | +-0.15 |
| Basismaterial | FR4, TG170, TG180, TG210 | TG140 |
| Boarddicken | 0.1 – 6.0 mm | 1.0 -1.6mm |
| Dickentoleranz | +- 8{619f77561929d03b3b01954d55fe244bfc51d9c2918ffec95a0b81b55feb8037} | +- 10{619f77561929d03b3b01954d55fe244bfc51d9c2918ffec95a0b81b55feb8037} |
| Kupferdicken Aussenlagen | 1oz-12 oz (35-400my) | 1oz (35my) |
| Kupferdicken Innenlagen | 1/2oz-4 oz (17-140my) | 1/2oz -1oz (17-35my) |
| min. Leiterbahnbreite/abstand bis 1oz Kupfer | 3mil (76ym) | 6mil (150ym) |
| min.Endlochdurchmesser gebohrt | 0.1 mm | 0.3 mm |
| Endlochtoleranzfenster | 0.1 (+-0.05) mm | 0.15 (+0.1/-0.05) mm |
| Aspect ratio(Lpdicke:Bohrdiam.) | 8:1 | 12:1 |
| Minimum SMD Lötstopöffnung | 0.1 mm | |
| Minimum SMD Lötstopreststeg | 0.1mm(=Padabstand 0.2mm) | |
| Farben Lötstop | Grün, Blau, Rot, Weiß, Schwarz | Grün |
| Oberflächen | HAL, HAL(leadfree), OSP, chemisch Ni/Au, Zinn, Silber | |
| Impedanzkontrolle | +- 5{619f77561929d03b3b01954d55fe244bfc51d9c2918ffec95a0b81b55feb8037} | +- 10{619f77561929d03b3b01954d55fe244bfc51d9c2918ffec95a0b81b55feb8037} |
| Bearbeitung | Fräsen, Ritzen(V-score), Stanzen | Fräsen |
Die Parameter werden ständig erweitert, bitte fragen Sie ihre spezielleren Anforderungen einfach bei uns an, wir beraten Sie gerne ausführlich zu allen Fragen rund um Leiterplatten, Leiterplattenbestückung und Leiterplattendesign.

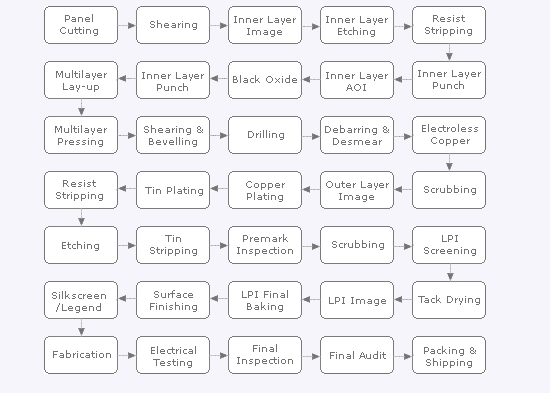

Produktionsablauf Standard Multilayer
