Flex und Starr-Flex Leiterplatten von Cicotron
cicotron liefert Ihnen Flex und Starr-Flex Leiterplatten als Leiterplatten-Typen im Bereich der flexiblen und starr-flexiblen Ausführung.
- Flexible Leiterplatten 1-4 Lagen
- Flexible Leiterplatten 1-4 Lagen mit Verstärkung
- Starr-Flexible Leiterplatten 2-10 Lagen
Produktion „Capabilities“
| Parameter | Capablility | Standard = Basispreis |
| Lagenanzahl | Flex 1-4 Lagen Starrflex 2-10 Lagen | |
| Maximalgröße | 9,8×19,6“ (250x500mm) | |
| Abmasstoleranz | Abmasstoleranz +-0.10mm | +-0.15 |
| Basismaterial | Polyimid (Flex), FR4(Starr) | TG140 (starr) |
| Boarddicken | 0.05 – 3.2 mm | |
| Dickentoleranz | +- 8{619f77561929d03b3b01954d55fe244bfc51d9c2918ffec95a0b81b55feb8037} | +- 10{619f77561929d03b3b01954d55fe244bfc51d9c2918ffec95a0b81b55feb8037} |
| Kupferdicken Aussenlagen | 1oz – 2 oz (35 – 70 ym) | 1oz (35ym) |
| Kupferdicken Innenlagen | 1/2oz – 2 oz (17 – 70ym) | 1/2oz -1oz (17-35ym) |
| Kupfer im Flexbereich | RA(Walzkupfer) oder ED(Elektrolytisches Kupfer) | |
| min. Leiterbahnbreite/abstand bis 1oz Kupfer | 3mil (76ym) | 6mil (150ym) |
| min.Endlochdurchmesser DK gebohrt | 0.1 mm | 0.3 mm |
| min.Endlochdurchmesser DK Laser | 0.05 mm | |
| Endlochtoleranzfenster | 0.1mm (+-0.05) | 0.15mm (+0.1/-0.05) |
| Minimum SMD Lötstopreststeg | 0.1mm(=Padabstand 0.2mm) | |
| Aspect ratio(Lpdicke:Bohrdiam.) Durchgangsbohrung DK | 8:1 | 12:1 |
| Aspect ratio(Lpdicke:Bohrdiam.) Laser-Via (Blindvia) DK | 1:1 | |
| Minimum SMD Lötstopöffnung | 0.1 mm | |
| Minimum SMD Lötstopreststeg | 0.1mm(=Padabstand 0.2mm) | Fräsen |
| Farben Lötstop (Starrbereich) | Grün, Blau, Rot, Weiss, Schwarz | Grün |
| Oberflächen | HAL, HAL (leadfree), OSP, chemisch Ni/Au, Zinn, Silber | |
| Impedanzkontrolle | +- 5{619f77561929d03b3b01954d55fe244bfc51d9c2918ffec95a0b81b55feb8037} | +- 10{619f77561929d03b3b01954d55fe244bfc51d9c2918ffec95a0b81b55feb8037} |
| Bearbeitung | Fräsen, Ritzen(V-score), Stanzen | Fräsen |
Parameter werden ständig erweitert, bitte fragen Sie ihre spezielleren Anforderungen einfach bei uns an, wir beraten Sie gerne rund um Leiterplatten, Leiterplattendesign, Leiterplattenlayout und Leiterplattenbestückung.

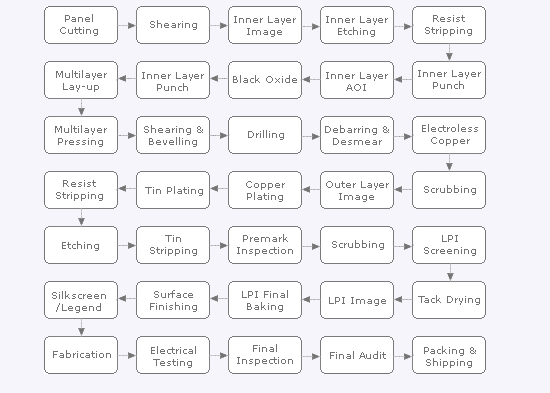

Produktionsablauf Standard Flex-Leiterplatten

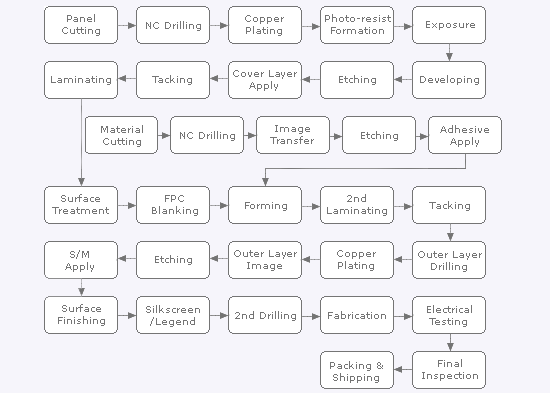

Produktionsablauf Standard Starr-Flex-Leiterplatten
Wir beraten Sie gerne rund um das Thema Leiterplatten
Cicotron ist Ihr professionaller Partner rund um Leiterplatten, Leiterplattendesign, Leiterplattenlayout und Leiterplattenbestückung. Nehmen Sie einfach mit uns Kontakt auf, senden Sie uns Ihre Anfrage oder rufen Sie uns an. Wir beraten Sie gerne ausführlich und unverbindlich.
